SL Betondæk

SL-dækket er et betondæk udviklet af Abeo til boligbyggeri. Betondækket kombinerer styrken fra forspændt beton med den lave vægt fra letbeton. Resultatet er et let betondæk, der kan håndtere høje lydkrav i en tynd konstruktion. Samtidig muliggør dækkets produktdesign en række forskellige indstøbningsløsninger.

Blandt de mest populære løsninger med SL betondæk er bl.a. indstøbte rør og afløb til badeværelser, der kan indstøbes i dækkene allerede på fabrikken. I projekter, hvor der anvendes præfabrikerede badekabiner, er det muligt at levere SL betondæk med recesser i oversiden, som badekabinerne kan nedsænkes i, således der kan anvendes en billig gulvkonstruktion og opnås en lav etagehøjde.

Andre populære løsninger tæller muligheden for lange spænd og såkaldt ”dobbelt-lange dæk”, hvor to dæk støbes som ét, der spænder henover en mellemunderstøtning. Derudover kan betondækkene også tilbydes med diverse indstøbningsdele såsom indstøbte udvekslingsbjælker, opragende armering etc.

Med SL betondæk reduceres omkostningerne til både montage, gulvopbygning samt det efterfølgende malerarbejde, da SL betondæk leveres med en underside svarende til BO12, hvilket sparer fuldspartling af undersiden væk.

I SL betondæk kan installationer og afløb til badeværelser indstøbes i dækkene. Ved anvendelse af præfabrikerede badekabiner, kan dækkene tilbydes med recesser i oversiden, hvorved der kan opnåes en stor besparelse i den efterfølgende gulvopbygning.

Disse løsninger er meget fordelagtige, da rør og afløb normalt skal placeres ovenpå præfabrikerede betondæk. Da der ikke må være niveauforskel mellem badeværelse og resten af lejligheden, bliver badeværelsesafløbene typisk dimensionsgivende for den samlede gulvkonstruktion, som bliver både høj og dyr.

Ved at indstøbte afløb direkte i SL betondække eller anvende recesser til badekabiner, kan strøopbygningen eller termobetonen i de fleste tilfælde spares væk og man kan reducere etagehøjden med op til 100 mm.

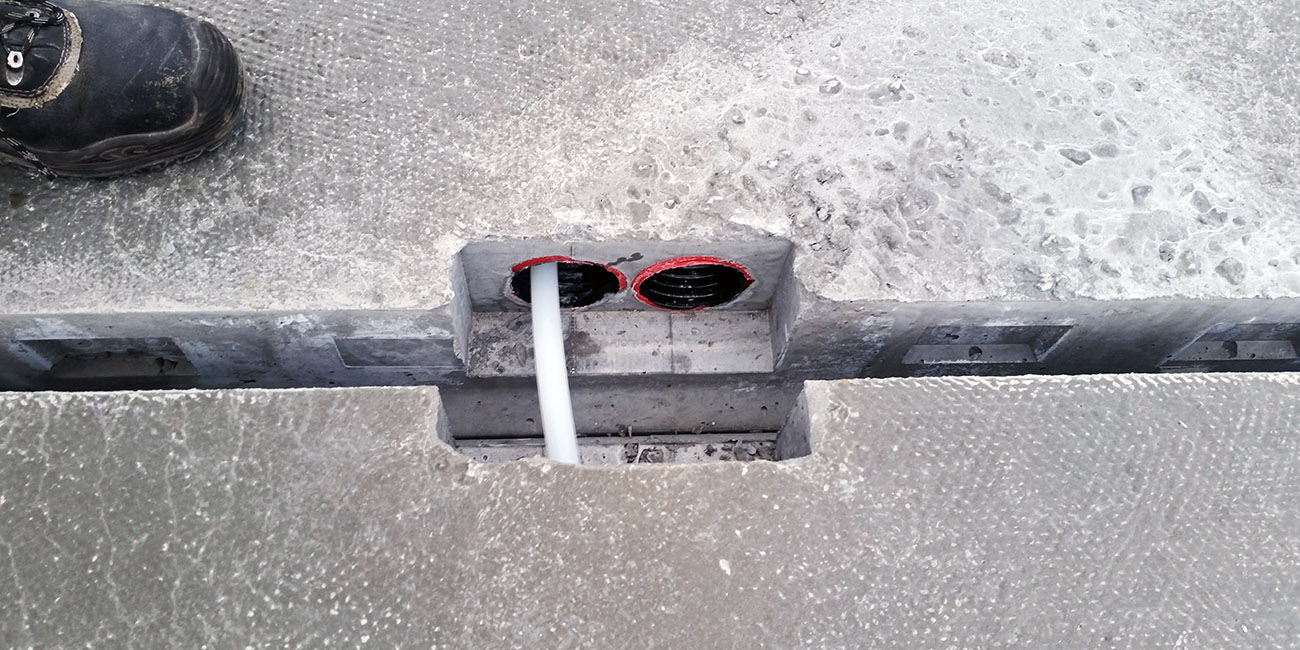

SL betondæk produceres med selvkompakterende beton, som gør det muligt at lave en lang række forskellige indstøbningsløsninger i dækkene direkte på fabrikken. Dette sker ved at der i produktionen udelades letbeton i lokale zoner, således der dannes en stærk massiv zone omkring indstøbningsobjektet. På den måde sikres en god forankring og overførsel af kræfter fra beslag til betondæk.

Denne mulighed bliver ofte brugt til at placere rækværksholdere, svejseplader, rørgennemføringer o.a., hvorved der kan opnås tidsmæssige besparelser på pladsen, foruden et bedre arbejdsflow og et sikrere arbejdsmiljø.

Vores mest efterspurgte og anvendte indstøbningsløsninger tæller:

• Indstøbte udvekslingsbjælker (billig løsning, der samtidig sparer løft på pladsen og eliminerer den synlige underflange fra udvekslingsbjælken)
• Opragende armering til samvirkning med overbeton (anvendes ofte som P-dæk som erstatning for TT-dæk eller in-situ støbning i områder med belastning fra redningskøretøjer eller lign.)
• Opragende bøjler til montage af stringerarmering
• Ekstra armering til lokal forstærkning
• Hylser til rækværk
• Diverse stålbeslag og skinner
• Træforskalling ved installationsskakte

Traditionelt set har bedre lydisolering været et spørgsmål om at øge massen/vægten i en konstruktion. Med SL betondæk er det dog muligt at opnå en meget lydisolerende konstruktion med blot 18 cm eller 22 cm tykke dæk på henholdsvis 310 kg/m2 og 375 kg/m2.

Til normale boligbyggerier vil det være nok at anvende et 18 cm tykt SL-dæk for at opfylde bygningsreglementets krav til lydisolering.

Årsagen til SL betondækkenes gode lydegenskaber skyldes, at den almindelige beton og den lette beton har forskellige egenfrekvenser, som gør, at materialerne svinger dårligt sammen, hvilket giver en intern dæmpning af energien i lyden.

En anden fordel med SL betondæk er den store grad af fleksibilitet, som gør det muligt nemt at tilpasse betondækkene til det enkelte projekt. Det gælder lige fra udsparinger, gennemføringer og skrå afskæringer til bladsamlinger, indstøbningsdele mm. Fx kan SL betondækket leveres med runde eller skarpe ender og sider, der passer til bygningsmodulerne og eliminerer behovet for pladsstøbte løsninger.

Udover den ydre geometri kan SL betondæk også leveres med udsparinger i mange udformninger. Muligheden for armering omkring udsparingerne betyder samtidig, at disse kan værre større end i andre præfabrikerede dækelementer.

Dette sikrer en hurtigere opførelseshastighed samt en nemmere planlægning med mindre risiko for fejl og mangler.

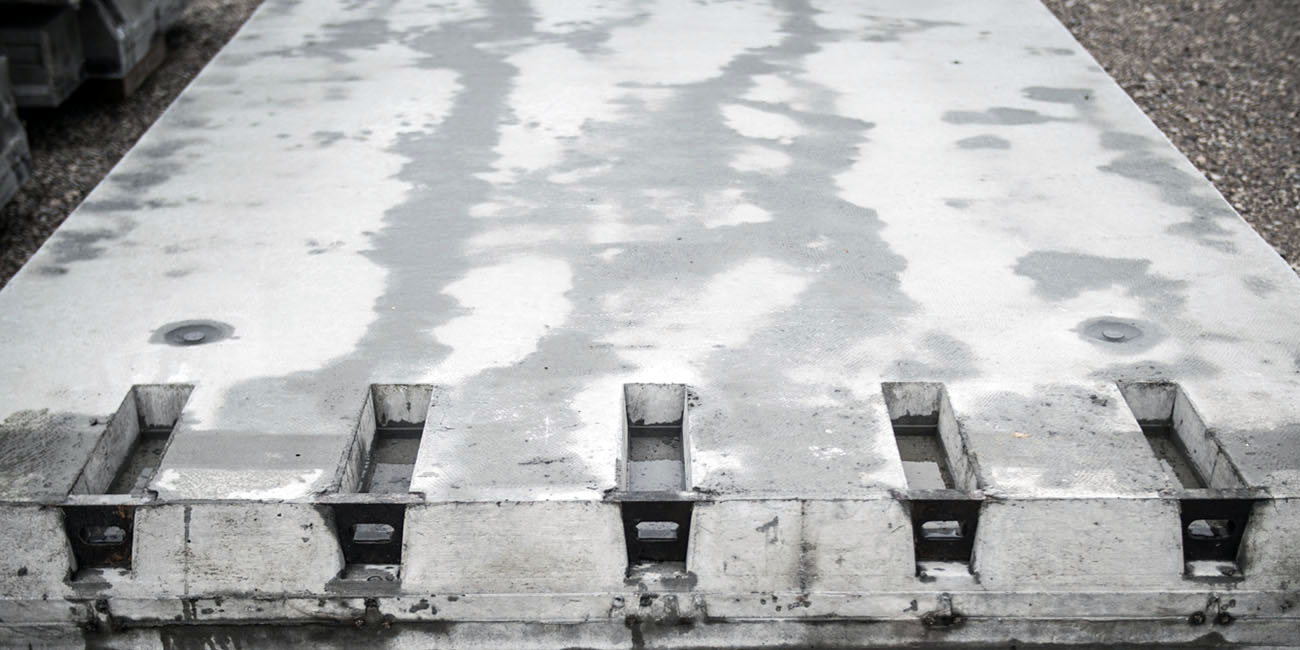

Med SL betondæk er det muligt at indspænde to dæk henover bærende vægge/bjælker eller i gavlvægge. Det reducerer svingninger, giver bedre bæreevne samt mindre nedbøjning og muliggør op til 75 % længere spænd end simpelt understøttede dæk i samme tykkelse.

Dækkene produceres med recesser samt indstøbte stålbeslag i enderne, så indspændingen kan etableres umiddelbart efter oplægning på pladsen.

Selve indspændingen foretages via indstøbte vandretliggende ”stigbøjler”, hvorefter recesserne kan udstøbes samtidig med fugerne. Indspændingsgraden kan varieres ved at ændre dimensionen på stigbøjlesamlingen.

SL betondæk har de højeste brandværdier af alle dæksystemer på markedet. I fuldskala brandtest hos DBI har SL betondæk klaret 4 timers brandpåvirkning og vil afhængig af projektet kunne modstå 4-6 timers brand.

Årsagen til dækkets høje brandmodstandsevne skyldes det optimale produktdesign, hvor armeringen er beskyttet af en underside af letbeton.

SL-dæk kan tilbydes med en 250mm bred reces i undersiden af dækket, som har til formål at skjule de kendte element-samlinger i undersiden af dækkene.

Efter oplægning af dækkene spartles recessen ud, således der opnås et glat og ensartet loftuden synlige fuger. SL-dækkets fuge-fri løsning gør det muligt på en meget omkostningseffektiv måde at opnå et flot æstetisk udtryk uden brug af dyre nedhængte gipslofter.
